YBPT(100-355)系列隔爆型變頻調速三相異步電動機

一、YBPT變頻防爆電機，是我們南洋防爆電機公司在YB 系列電動機基礎上結合了當前國內外電磁結構、工藝、材料等方面的新技術而開發研制成的新產品，其安裝尺寸與YB系列電動機相同。

二、YBPT系列隔爆型變頻調速三相異步電動機，根據使用要求制成隔爆型，防爆標志為“ExdⅠ”和“ExdⅡBT4”。隔爆性能符合GB3836.1《爆炸氣體環境用電氣設備第1部分：通用要求》和GB3836.2《爆炸性氣體環境用電氣設備第2部分：隔爆型“d”》的規定，適用于煤礦井下非采掘工作面和工廠含有爆炸性氣體混合物的場所，作為一般機械設備的動力。

YBPT變頻防爆電機主要技術參數：

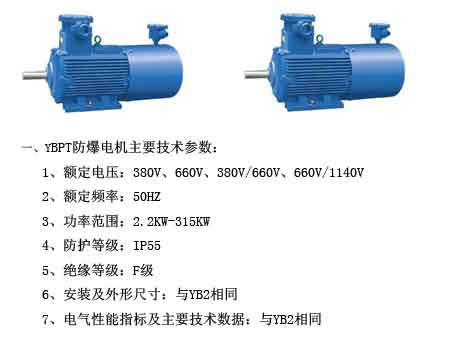

YBPT變頻防爆電機主要技術參數，如圖所示

一、概述

   YBPT（100-355）隔爆型變頻調速三相異步電動機是我公司在YB2系列電動機的基礎上結合當前國內外電磁結構、工藝、材料等方面的新技術而開發研制成功的新產品，具有調速性能好、節能、溫升裕度大、壽命長、性能好、噪音低、隔爆結構先進、可靠性高、使用維護方便等優點，可與國內外各類變頻裝置配套使用，有助于節能和實現自動控制。其額定功率，額定轉速及安裝尺寸與YB2系列電動機相同。

YBPT變頻防爆電機符合GB755-2000《旋轉電機定額和性能》行業標準JB/T7565.1-2004《YB2系列隔爆型三相異步電動機技術條件（機座號H100-355）》。其防爆性能符合GB3836.1-2000《爆炸性氣體環境用電氣設備第1部分：通用要求》和GB3836.2-2000《爆炸性氣體環境用電氣設備第2部分：隔爆型“d”》的規定，分別制成隔爆型ExdI、ExdIIAT4、ExdIIBT4，適用于煤礦井下（非采掘工作面）及工廠IIA、IIB級，溫度組別T1~T4組的爆炸性氣體環境的危險場所。
I 類：ExdI，適用于煤礦井下非采掘工作面的場所。

Ⅱ類：適用于除煤礦外的其它爆炸性氣體環境場所

ExdⅡAT4 適用于ⅡA 級，T1、T2、T3、T4 級爆炸性氣體混合物存在的場所。

ExdⅡBT4 適用于ⅡA、ⅡB 級，T1、T2、T3、T4 級爆炸性氣體混合物存在的場所。

對 ExdⅡCT4 防爆標志的電動機也可按協議供貨

YBPT變頻防爆電機的外殼防護等級為IP54或IP55，冷卻方式為IC416。

YBPT變頻防爆電機還可制成濕熱帶型、干熱帶型、戶外型和戶外防中等腐蝕型以及戶外濕熱類型。
二、YBPT變頻防爆電機使用條件
    1、海               拔：適用在海拔不超過1000米
         環境空氣溫度：周圍空氣最低位-15℃，最高為35℃（煤礦井下）或40℃（工廠）的環境中工作。環境空氣最大相對濕度不超過95%（當溫度為25℃時）（煤礦井下）或最濕月月平均相對濕度為90%，同時該月月平均最低溫度不高于25℃（工廠）。

   2、額定電壓：380V

   3、額定頻率：50Hz

    4、工作方式：連續工作制（S1）

    YBPT變頻防爆電機調頻范圍：2 極調頻范圍為3~60 Hz、4 極及以上為3~100 Hz
注：對額定頻率、額定電壓、調頻范圍有特殊要求，請在訂貨時提出。
三. YBPT變頻防爆電機結構說明

       YBPT系列隔爆型變頻調速三相異步電動機采用計算機輔助設計，使電動機能適SPWM及PWM變頻電源供電的狀況，在設計上對定子、轉子槽型和定子繞組分布形式作了特殊考慮，以獲得一個較為合適的電感值，來抑制和減少諧波所產生的不良影響。
       電動機的電磁負荷設計考慮了一定的裕度，既能保證電動機在高頻時的過載能力又能在低頻運行時保持恒轉矩輸出。此外，電動機絕緣系統采用了國際上廣為使用的F級絕緣系統，絕緣可靠、性能優良。在結構設計方面，其安裝尺寸與YB2系列電動機相同，便于用戶配套使用。
   電動機采用單獨的軸流風機強迫通風，確保電機在不同轉速運行時具有良好的冷卻效果。

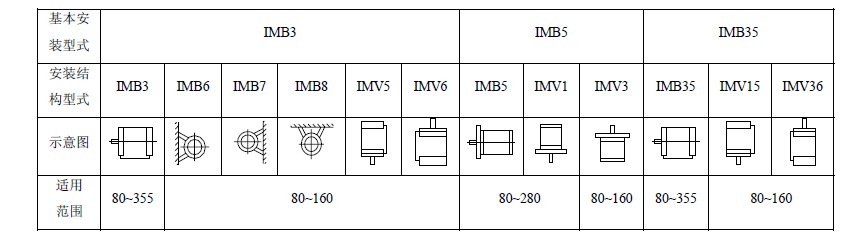

四、YBPT132S2-2變頻防爆電機結構說明安裝結構型式
IMB3 機座帶底腳，端蓋無凸緣。
IMB5 機座不帶底腳，端蓋有凸緣。
IMB35 機座帶底腳，端蓋有凸緣。
YBPT變頻防爆電機安裝結構

五、YBPT變頻防爆電機在結構設計時，主要也是考慮非正弦電源特性對變頻電機的絕緣結構、振動、噪聲冷卻方式等方面的影響

1）絕緣等級，一般為F級或更高，加強對地絕緣和線匝絕緣強度，特別要考慮絕緣耐沖擊電壓的能力。

2）對電機的振動、噪聲問題，要充分考慮電動機構件及整體的剛性，盡力提高其固有頻率，以避開與各次力波產生共振現象。

3）冷卻方式：一般采用強迫通風冷卻，即主電機散熱風扇采用獨立的電機驅動。

4）防止軸電流措施，對容量超過160KW電動機應采用軸承絕緣措施。主要是易產生磁路不對稱，也會產生軸電流，當其他高頻分量所產生的電流結合一起作用時，軸電流將大為增加，從而導致軸承損壞，所以一般要采取絕緣措施。

5）對恒功率變頻電動機，當轉速超過3000/min時，應采用耐高溫的特殊潤滑脂，以補償軸承的溫度升高。

六、YBPT變頻防爆電機訂貨須知

1、本樣本僅供用戶選型用，具體數據容有變動。

2、訂貨時請注明電動機型號、功率、同步轉速、額定電壓、額定頻率、調頻范圍、安裝結構型式、防爆標志、防護等級、接線盒進線方式等。

3、對電動機的調頻范圍、防護等級、軸承注排油結構有特殊要求時，須在訂貨合同上注明，無注明者均按上述有關條款的規定供貨。

4、訂貨時請注明電動機型號、功率、極數、電壓、額定頻率、變頻范圍、隔爆標志、安裝結構形式、防護等級、絕緣等級，如需型號：

規格	型號、規格、特征
規格	型號功率（kw）	電壓（v）	絕緣等級	防爆等級	防護等級	安裝方式
YBPT132S1-2	5.5kW	380V	F	ExdⅡBT4	IP55	B3安裝

5、本樣本僅供用戶選型使用，具體數據容有變動對YBPT變頻防爆電機有其它特殊要求時，請在訂貨合同中注明。
